本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油电站汽轮机供配动力箱的用： 1、科学合理的确定用电。 2、以便于对控制电路的升降运行。 3、有较高的很安全护甲档次，能客观的体现 集成运放的导通阶段。

项目名称：656KW重油并网发电装置马达组单机配电箱主要元件明细清单
配电设备箱关键电气元件菜单
序号顺序	英文名称	具体型号标准	院校	量	商家
1	塑壳漏电断路器	NXM-1250S/3300 1250A	台	1	正泰
2	带发减速空气能热泵机组操纵器	HGM6110	只	1	众智
3	来发同步电机轉速设定器	C2002	只	1	孚创
4	直流电电原功能模块	DC24V	只	1	众智
5	小形里边继电气产品	HH54P    DC24V	只	2	正泰
6	小形其中继物品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

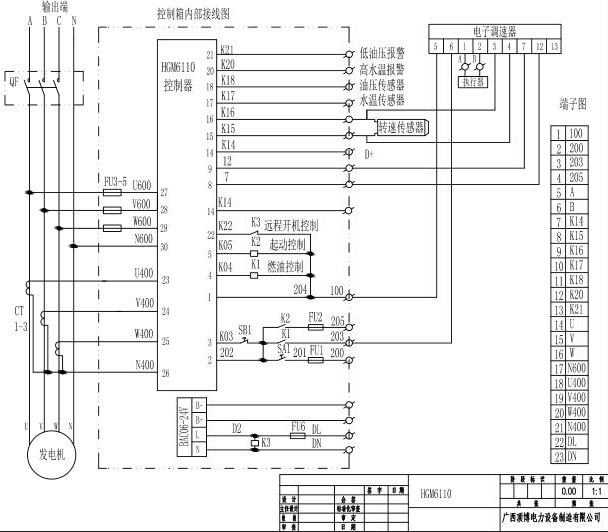

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.fjylsn.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
